【石榴花】綻放 — 西安奧體中心主體育場
時間:2019-12-11 00:58:55
瀏覽數：
2017年10月9日，西安奧體中心奠基開工。歷經782個日夜的奮戰，2019年11月30日，西安奧體中心6萬座主體育場順利落成，一座宏偉、現代的鋼鐵石榴花地標性建筑矗立在灞河之濱，眺望驪山。
西安奧體中心6萬座主體育場是第十四屆全運會主場館，占地面積10.6萬㎡，建筑面積15.6萬㎡，取意于西安市花——石榴花綻放的姿態和絲綢舞動的韻律，以柔美飄逸的線條，勾勒“盛世之花”。
西安奧體中心主體育場容納觀眾座席約為60000個，在這里將舉行全運會開幕式、田徑比賽以及殘奧會相關賽事。全運會后，主體育場可承擔重大體育比賽、各類常規賽事以及非競賽文藝項目，并可提供運動、休閑健身和商業等綜合性服務。本工程為甲級體育建筑，主體結構混凝土耐久性設計使用年限100年，耐火等級為一級，抗震設防烈度8度。
體育場主體建筑為南北長332m、東西寬316m的橢圓形，鋼結構罩棚最高處高58.3m，最低處高42.6m；中間開口南北長200m、東西寬153m。主體鋼結構采用空間懸挑鋼桁架結構，由28個V形柱支撐72片鋼結構管桁架，整體東西高，南北低，呈馬鞍形，體育場看臺為框架-剪力墻體系。屋頂圍護結構為鋁鎂錳直立鎖邊金屬屋面，罩棚立面采用銀白色穿孔鋁板幕墻系統，通過有韻律的變化，表達了絲綢飄舞的動感，輕盈通透的罩棚在夜晚能夠透出賽場內熱烈的賽事氣氛，宛如皓月長空下綻放的盛世之花。碗型看臺分為上、中、下三層座席，并在中上層看臺之間設置包廂層(包括66個大小包廂)及其座席區，觀眾分別由各層看臺對應的通道進入。
西安奧體中心主體育場比賽場地按照標準400m綜合田徑場設計，共設9條環形跑道，直跑道10條，內含一塊105mx68m國際標準足球場。400m標準跑道采用國際頂級橡膠跑道，足球場采用專業級天然草坪，滿足行業最高標準的賽場認證。
體育場罩棚采用設置前后兩處支撐點，分別為看臺最后排鋼結構支撐柱與二層室外平臺處的超大型V型鋼筋混凝土支撐柱，結構邏輯清晰合理，既保證了結構的安全性，又實現了美觀的建筑效果，巨大的V型柱與柔和的立面鋁板線條形成強烈的反差，完成了技術性和藝術性的統一。
體育場智能化系統采用國際最先進的5G技術，集成30多項智能應用系統，建立綜合智慧指揮平臺，集體育競技、觀賽體驗、媒體轉播、全程服務、智慧安保等多位一體，是國內首個實現5G全覆蓋的智慧體育場館。
體育場夜景泛光設計突出表現建筑形態石榴花綻放的姿態和絲綢舞動的韻律，通過靈動的曲面穿孔幕墻，將燈光與之充分結合，立面利用穿孔板幕墻結構安裝定制化的LED點光源燈具，屋面結合陽光板的透光特點及曲面金屬幕墻，形成像素媒體建筑表皮，展現豐富的動態效果；局部立面補充投光燈具表現建筑結構的起伏轉折，展現建筑形體美；燈光效果分為不同模式場景組合開啟，通過燈光打造出宏大激蕩的動態多模式夜景效果，讓建筑動起來，讓主場會說話。
回顧建設歷程，項目2017年10月9日破土開工，在省市區政府的大力支持下，代建方華潤置地以“起步就是沖刺、開局即是決戰”的精神，積極創造條件，克服困難，組織資源，拼搶工期，春節不休，進場一個月就實現了“塔吊樁機林立、燈火通明”大干快上的施工景象，創造了“華潤速度，西安效率”的央地合作典范。
2017年10月9日，第十四屆全運會場館建設動員大會在西安奧體中心舉行，陜西省委書記（時任省長）胡和平，華潤集團董事長傅育寧等領導參加，標志著第十四屆全運會主會場-西安奧體中心正式開工建設。
2017年11月28日樁基施工，24小時不停歇，施工總承包中建八局投入11臺樁機同時作業，60天完成90000米樁基工程。主體混凝土結構于2018年1月1日正式施工，歷時210余天，高峰期投入勞動力1300人，累計投入超16萬人工日，澆筑混凝土14萬立方，綁扎鋼筋2.1萬噸，于2018年7月30日順利完成主體砼結構封頂。
2018年春節，主體結構趕工
2018年7月30日，體育場主體砼結構封頂
體育場罩棚整體造型呈馬鞍形，采用空間管桁架懸挑結構體系，南北長332m，東西寬316m，罩棚最高58.3m。2019年1月1日首吊，鋼結構分包中建鋼構歷時87天，消耗近5萬工日、逾5千機械臺班，完成168單元、9500噸罩棚鋼桁架吊裝工作，于3月28日提前合攏。
2019年春節，9500t的罩棚鋼結構趕工
2019年3月22日，罩棚鋼結構安裝夜間施工
2019年3月28日，體育場罩棚鋼結構合攏

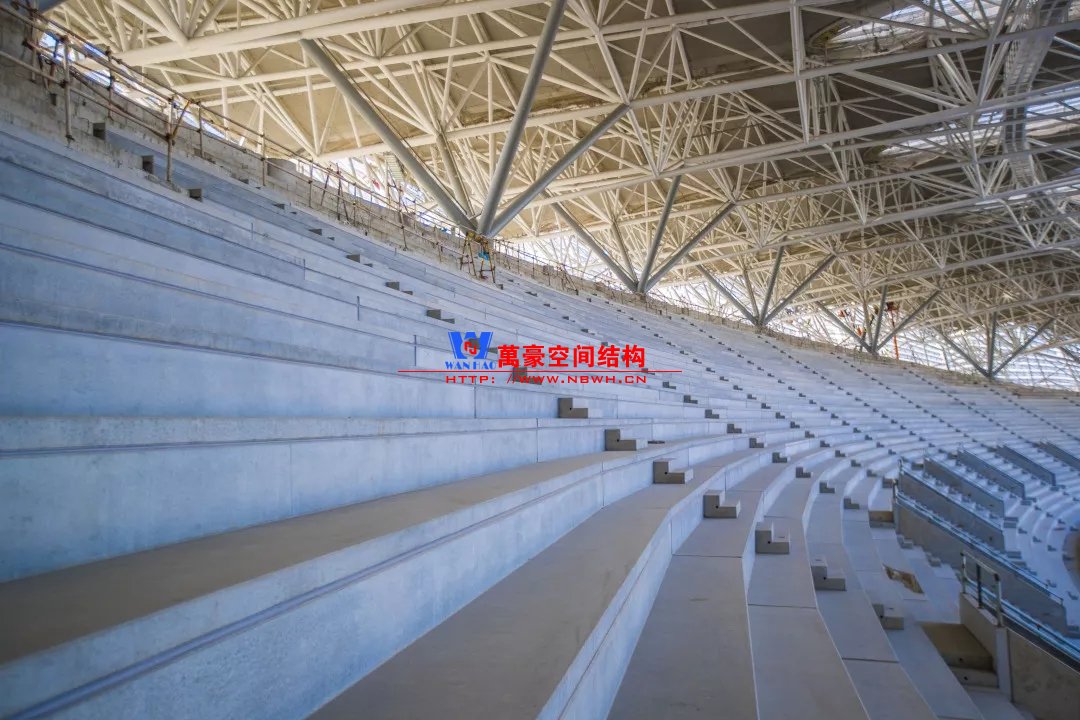

體育場6萬個座位的看臺全部采用清水預制混凝土，2018年6月30日首吊，采用3臺大型履帶吊24小時連續吊裝，60天完成8848塊不同看臺板吊裝、定位。
2019年8月30日， 預制清水看臺板吊裝完成
體育場屋面工程由展開面積55000㎡的異形雙曲金屬屋面板，和內環8000㎡的陽光板拼接而成，施工單位中建二局安裝公司2019年3月11日進場后，立即展開與鋼結構工程穿插施工。施工高峰期，近600名作業人員與11臺大型機械（其中260噸履帶吊3臺，150噸履帶吊3臺，25噸汽車吊1臺，5噸叉車4臺）同場有序作業，實現屋面區域全覆蓋施工。
2019年8月12日，金屬屋面壓型鋼板及TPO卷材等構造層施工
2019年9月30日，體育場屋面閉水
體育場罩棚鋁板幕墻由16464塊，近22000㎡不規則彎曲鋁板拼接而成，支撐系統由3528根雙曲鋼環梁和16464支T型連接件構成，施工單位北京江河幕墻公司，全力拼搏，力保節點，攻艱克難，采用全站儀進行三維精確定位，共計49392個定位點，10個拼裝班組歷時106天，現場完成3528榀組裝單元；吊裝班組耗時86天，高空打點定位共計3528個，逾35臺登高車（其中58m登高車7臺），14臺汽車吊，累計完成3528吊，于11月30日實現外立面呈現。
2019年11月30日，體育場外立面呈現
感謝陜西省、西安市和國際港務區領導的關心和大力支持，感謝方案及施工圖設計單位悉地國際，幕墻屋面設計單位英海特，5G&智慧設計單位中信設計、華為技術，泛光照明設計單位棟梁國際，室內設計單位上?？禈I(yè)、深圳杰恩，景觀設計單位中建西北院、北京市建筑設計院，體育工藝設計單位華體集團，工程監理單位中咨監理，施工總承包單位中建八局，鋼結構施工單位中建鋼構，屋面施工單位中建二局安裝，幕墻施工單位江河幕墻，機電施工單位中建八局安裝、中建安裝、中建八局二公司、北京國安電氣、百威消防、陜西華能、豪爾賽，精裝修施工單位中建八局裝飾、浙江武林裝飾，園林景觀施工單位中建東方裝飾、中建八局裝飾、金螳螂，座椅供應安裝單位浙江大豐等參建單位的精誠協作。
西安奧體中心主體育場2017年10月9日開工至今，近25個月的時間，一座恢宏壯麗、靈動秀美的體育場巍然屹立，創造了新的西安奧體速度！奧體中心全體參建單位和建設者將不忘初心、牢記使命，永遠用奮斗定義自己，繼續精益求精高質量進行調試和竣工驗收，持續進行質量提升，確保西安奧體中心完美啟用！
本文轉載自公眾號：西安奧體中心
